Dans le domaine de la protection électrique, les disjoncteurs sont des héros méconnus, protégeant les systèmes électriques contre les surcharges, les courts-circuits et autres dangers potentiels. En tant que fournisseur de micro-disjoncteurs, j'ai été témoin de l'évolution de ces dispositifs cruciaux. Deux types importants qui font souvent l'objet d'un examen minutieux sont les microdisjoncteurs électroniques et les disjoncteurs thermomagnétiques. Dans ce blog, nous explorerons les différences entre eux, mettant en lumière leurs caractéristiques, avantages et applications distincts.
Principes de fonctionnement
Commençons par approfondir les principes fondamentaux de fonctionnement de ces deux types de disjoncteurs.
Disjoncteurs thermiques et magnétiques
Les disjoncteurs thermo-magnétiques combinent deux mécanismes de protection : thermique et magnétique. L'élément thermique est conçu pour répondre aux surcharges. Il s’agit d’une bande bimétallique composée de deux métaux différents liés ensemble. Lorsqu'une surcharge se produit, le courant circulant dans le circuit chauffe le bilame. En raison des coefficients de dilatation différents des deux métaux, la bande se plie. Lorsque la courbure atteint un certain point, elle déclenche le disjoncteur, interrompant ainsi le flux de courant.
L'élément magnétique, quant à lui, est chargé de protéger contre les courts-circuits. Lorsqu'un court-circuit se produit, une grande quantité de courant traverse soudainement le circuit. Ce flux de courant élevé génère un champ magnétique puissant autour d'un solénoïde ou d'un électro-aimant à l'intérieur du disjoncteur. La force magnétique produite par ce champ est suffisamment puissante pour déclencher rapidement le disjoncteur, offrant ainsi une protection instantanée.
Microdisjoncteurs électroniques
Les microdisjoncteurs électroniques s'appuient sur des composants électroniques et des capteurs pour détecter et réagir aux défauts électriques. Ces disjoncteurs utilisent des capteurs à semi-conducteurs pour surveiller en permanence le courant circulant dans le circuit. Les capteurs convertissent les informations actuelles en un signal électrique, qui est ensuite traité par une unité de commande électronique (ECU).
L'ECU est programmé avec des algorithmes spécifiques qui peuvent distinguer avec précision les courants de fonctionnement normaux, les surcharges et les courts-circuits. Lorsqu'une condition de courant anormale est détectée, l'ECU envoie un signal à un mécanisme de déclenchement, qui interrompt rapidement le circuit. Cette commande électronique permet des réglages de protection très précis et personnalisables.
Caractéristiques de performances
Sensibilité et précision
L'une des différences les plus significatives entre les microdisjoncteurs électroniques et les disjoncteurs thermiques et magnétiques réside dans leur sensibilité et leur précision.
Les disjoncteurs thermomagnétiques ont un certain degré de tolérance dans leurs caractéristiques de déclenchement. La bande bimétallique de l'élément thermique a un temps de réponse relativement lent et ses performances peuvent être affectées par des facteurs tels que la température ambiante. Dans les environnements à haute température, le bilame peut se déclencher à des courants inférieurs à sa valeur nominale, tandis que dans les environnements froids, le déclenchement peut prendre plus de temps en cas de surcharge. L'élément magnétique présente également une certaine variabilité dans sa réponse aux courts-circuits, en fonction des propriétés magnétiques des matériaux utilisés.
En revanche, les microdisjoncteurs électroniques offrent une sensibilité et une précision bien supérieures. Les capteurs à semi-conducteurs peuvent détecter même de petits changements de courant avec une grande précision. L'ECU programmable permet un réglage précis des seuils de déclenchement, permettant au disjoncteur de répondre avec précision à différents types de défauts. Cela rend les microdisjoncteurs électroniques idéaux pour les applications où une protection précise du courant est requise, comme dans les équipements électroniques sensibles et les centres de données.
Temps de réponse
Le temps de réponse est un autre facteur critique dans les performances des disjoncteurs.
Les disjoncteurs thermomagnétiques ont une réponse relativement plus lente aux surcharges en raison du temps nécessaire au bilame pour chauffer et se plier. Cependant, ils peuvent réagir très rapidement aux courts-circuits, grâce à l'élément magnétique. Mais ce temps de réponse peut encore être incohérent par rapport aux disjoncteurs électroniques.
Les microdisjoncteurs électroniques sont connus pour leurs temps de réponse extrêmement rapides et cohérents. Les capteurs électroniques peuvent détecter les défauts presque instantanément et l'ECU peut traiter les informations et envoyer un signal de déclenchement en quelques millisecondes. Cette réponse rapide est cruciale pour protéger les équipements contre les dommages causés par les courts-circuits et minimiser les temps d'arrêt des systèmes électriques.
Ajustabilité
La possibilité de réglage est un domaine dans lequel les micro-disjoncteurs électroniques brillent vraiment.
Les disjoncteurs thermomagnétiques ont généralement des paramètres de déclenchement fixes. Une fois fabriqués, leurs seuils de protection contre les surcharges et les courts-circuits sont fixés et ne peuvent pas être facilement modifiés. Ce manque de possibilités de réglage peut constituer une limitation dans les applications où les exigences de charge électrique peuvent varier dans le temps.
Les microdisjoncteurs électroniques, quant à eux, offrent un haut degré de réglage. L'ECU peut être programmé pour définir différents niveaux de déclenchement pour les surcharges et les courts-circuits, ainsi que pour ajuster les paramètres de temporisation. Cette flexibilité permet une protection personnalisée basée sur les besoins spécifiques du système électrique. Par exemple, dans une usine de fabrication où différents processus de production peuvent nécessiter différents niveaux de protection contre le courant, les microdisjoncteurs électroniques peuvent être facilement ajustés pour répondre à ces exigences changeantes.
Applications
Disjoncteurs thermiques et magnétiques
Les disjoncteurs thermomagnétiques sont largement utilisés dans une variété d'applications électriques générales. On les trouve couramment dans les systèmes électriques résidentiels, où ils protègent les circuits d’éclairage, les prises et les petits appareils électroménagers. Leur conception relativement simple et leur moindre coût en font un choix rentable pour ces applications. Ils conviennent également à certaines applications industrielles avec des conditions de charge stables, telles que les circuits de commande de moteur dans les équipements industriels de petite à moyenne taille.
Microdisjoncteurs électroniques
Les microdisjoncteurs électroniques sont préférés dans les applications qui exigent une protection de haute précision et des fonctionnalités avancées. Ils sont couramment utilisés dans les centres de données, où la protection des serveurs sensibles et des équipements réseau contre les pannes électriques est de la plus haute importance. Les paramètres de déclenchement précis et les temps de réponse rapides des disjoncteurs électroniques aident à prévenir la perte de données et les dommages aux équipements.
De plus, les micro-disjoncteurs électroniques sont largement utilisés dans les systèmes d'énergie renouvelable, tels que les centrales solaires et éoliennes. Ces systèmes présentent souvent des caractéristiques électriques complexes et des conditions de charge variables. La possibilité de réglage des disjoncteurs électroniques permet une protection optimale des équipements de production et de distribution d’électricité. Ils sont également utilisés dans les systèmes d'automatisation industrielle haut de gamme, où la fiabilité et la précision de la protection électrique sont essentielles au bon fonctionnement.
Considérations relatives aux coûts
Le coût est toujours un facteur important lors du choix d’un disjoncteur.
Les disjoncteurs thermo-magnétiques sont généralement plus abordables que les micro-disjoncteurs électroniques. Leur conception mécanique simple et leur nombre réduit de composants entraînent des coûts de fabrication inférieurs. Cela en fait un choix populaire pour les applications où le coût est une préoccupation majeure et où les exigences en matière de précision de protection ne sont pas extrêmement élevées.
Les microdisjoncteurs électroniques, en revanche, sont plus chers en raison de leurs composants électroniques avancés et de la complexité de leur conception. Cependant, les fonctionnalités supplémentaires telles que la haute précision, la possibilité de réglage et les temps de réponse rapides peuvent souvent justifier le coût plus élevé dans les applications où ces fonctionnalités sont essentielles.
Conclusion
En conclusion, les microdisjoncteurs électroniques et les disjoncteurs thermomagnétiques ont leurs propres avantages uniques et conviennent à différentes applications. Les disjoncteurs thermomagnétiques offrent une solution rentable et fiable pour la protection électrique à usage général, grâce à leur technologie bien établie et leur fonctionnement simple. Les microdisjoncteurs électroniques, quant à eux, offrent une protection très précise, réglable et à action rapide, ce qui en fait le choix préféré pour les applications ayant des exigences électriques exigeantes.

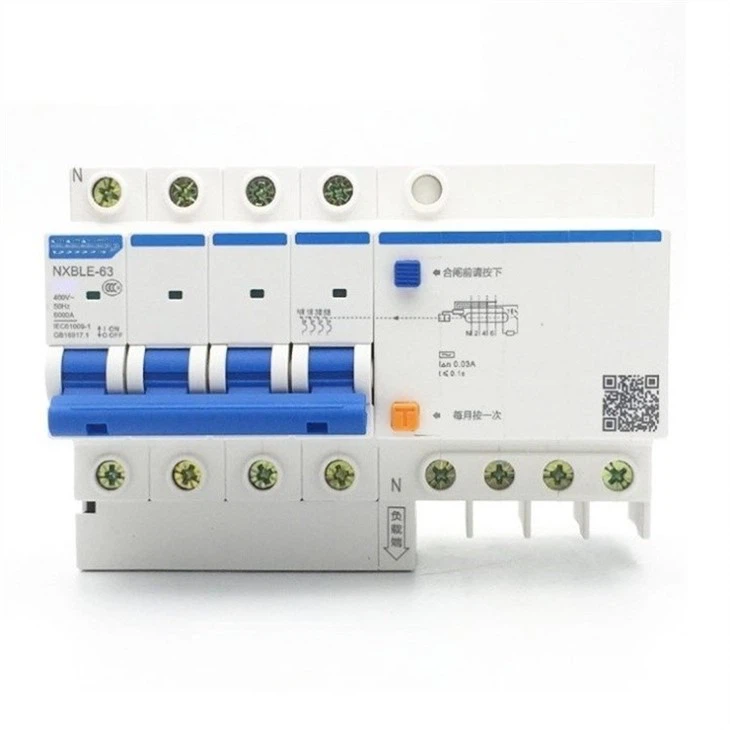

En tant queMicro-disjoncteurfournisseur, je comprends que le choix du bon disjoncteur est crucial pour la sécurité et l’efficacité de votre système électrique. Que vous ayez besoin d'unDisjoncteur à boîtier moulépour une application industrielle à grande échelle ou un micro disjoncteur pour un projet résidentiel à petite échelle, nous pouvons vous fournir les produits les mieux adaptés.
Si vous souhaitez en savoir plus sur nos offres de disjoncteurs ou si vous avez des exigences spécifiques pour votre système électrique, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire le bon choix et à assurer la performance optimale de votre infrastructure électrique.
