Le courant à vide d'un transformateur de puissance est un concept fondamental qui revêt une importance considérable pour diverses parties prenantes, notamment les ingénieurs électriciens, les opérateurs de réseaux électriques et, bien sûr, les clients de transformateurs de puissance comme nous en tant que fournisseur de transformateurs de puissance. Dans ce blog, nous approfondirons les subtilités du courant à vide, comprendrons ses causes, ses effets et son lien avec nos produits tels queTransformateur triphasé monté sur poteau,Transformateurs marins, etTransformateur de distribution.
Qu'est-ce que le courant à vide ?
Lorsqu'un transformateur de puissance est connecté à la source d'alimentation mais qu'aucune charge n'est connectée à son enroulement secondaire, une petite quantité de courant circule toujours dans l'enroulement primaire. Ce courant est connu sous le nom de courant à vide, noté (I_0). Le courant à vide est composé de deux composants principaux : le courant magnétisant ((I_m)) et le courant de perte de noyau ((I_c)).
Le courant magnétisant (I_m) est responsable de la création du flux magnétique dans le noyau du transformateur. Selon la loi de Faraday sur l'induction électromagnétique, un champ magnétique changeant induit une force électromotrice (FEM). Dans un transformateur, l'enroulement primaire doit établir un champ magnétique dans le noyau pour transférer l'énergie à l'enroulement secondaire. Le courant magnétisant est en retard d’environ 90 degrés par rapport à la tension appliquée et est principalement réactif.
Le courant de perte dans le noyau (I_c) représente les pertes de puissance dans le noyau du transformateur. Ces pertes sont principalement dues à l'hystérésis et aux courants de Foucault. La perte d'hystérésis se produit parce que les domaines magnétiques du matériau du noyau doivent être réalignés avec le champ magnétique changeant, et ce processus dissipe l'énergie sous forme de chaleur. La perte par courants de Foucault est causée par les courants de circulation induits dans le noyau en raison du flux magnétique changeant. Le courant de perte du noyau est en phase avec la tension appliquée et est responsable de la consommation électrique réelle du transformateur dans des conditions à vide.
Causes du courant à vide
La cause principale du courant magnétisant est la nécessité d’établir et de maintenir un champ magnétique dans le noyau du transformateur. Le noyau est généralement constitué de matériaux ferromagnétiques tels que l'acier au silicium, qui ont une perméabilité magnétique élevée. Cependant, ces matériaux nécessitent une certaine quantité de courant pour les magnétiser. Le courant magnétisant est directement proportionnel à la tension appliquée et inversement proportionnel à l'impédance du circuit magnétique.
Le courant de perte du noyau est provoqué par les caractéristiques inhérentes du matériau du noyau. Comme mentionné précédemment, l’hystérésis et les courants de Foucault sont les principaux responsables. La qualité du matériau du noyau, telle que sa pureté, la taille de ses grains et ses propriétés magnétiques, affecte de manière significative l'ampleur du courant de perte du noyau. Par exemple, l'acier au silicium de haute qualité avec un faible coefficient d'hystérésis et une résistivité élevée peut réduire les pertes dans le noyau.
Effets du courant à vide
Le courant à vide a plusieurs effets sur les performances et le fonctionnement d'un transformateur de puissance. Premièrement, cela provoque des pertes de puissance dans le transformateur même lorsqu’aucune charge n’est connectée. Ces pertes, appelées pertes à vide ou pertes de fer, contribuent à l'inefficacité énergétique globale du système électrique. Au fil du temps, ces pertes peuvent entraîner des coûts économiques importants, en particulier dans les réseaux de distribution d'électricité à grande échelle.
Deuxièmement, le courant à vide affecte le facteur de puissance du transformateur. Étant donné que le courant magnétisant est principalement réactif, il réduit le facteur de puissance global du transformateur dans des conditions à vide. Un faible facteur de puissance peut entraîner une augmentation des pertes en ligne, une régulation de tension réduite et des coûts supplémentaires pour le service public d'électricité en raison de la nécessité de fournir de la puissance réactive.
Mesure du courant à vide
La mesure du courant à vide est une partie importante des tests de transformateur. Pour mesurer le courant à vide, l'enroulement primaire du transformateur est connecté à la source de tension nominale et l'enroulement secondaire est laissé en circuit ouvert. Un ampèremètre est ensuite connecté en série avec l'enroulement primaire pour mesurer le courant qui le traverse.
En plus de mesurer l'amplitude du courant à vide, il est également important de mesurer son angle de phase par rapport à la tension appliquée. Cela peut être fait à l'aide d'un analyseur de puissance ou d'un wattmètre. En mesurant l'angle de phase, nous pouvons séparer les composantes du courant magnétisant et du courant de perte de noyau et mieux comprendre les performances du transformateur.
Importance de contrôler le courant à vide dans nos transformateurs

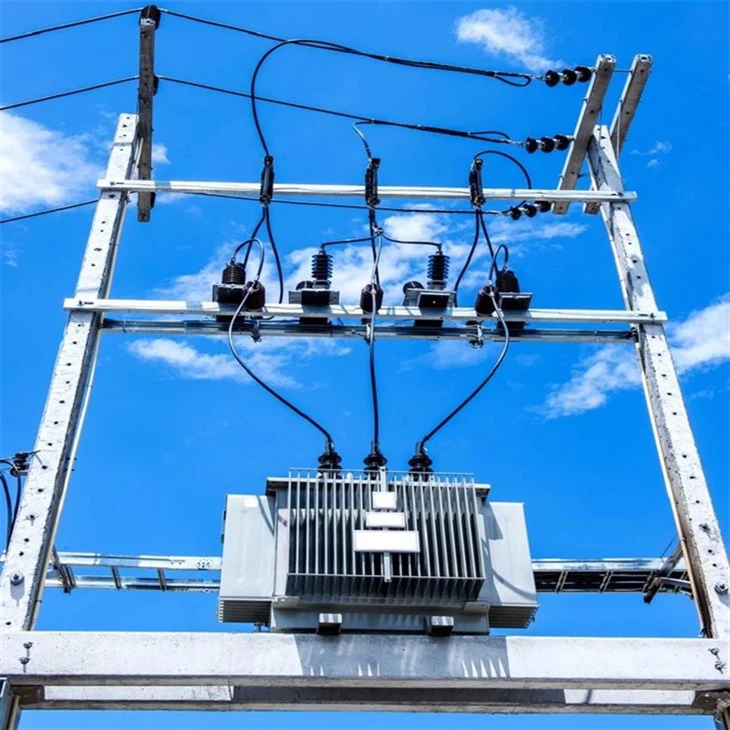

En tant que fournisseur de transformateurs de puissance, nous comprenons l'importance de contrôler le courant à vide dans nos produits. PourTransformateur triphasé monté sur poteau, qui sont couramment utilisés dans les systèmes de distribution d'énergie ruraux et suburbains, minimiser le courant à vide peut réduire les pertes d'énergie globales dans le réseau. Cela profite non seulement à l'environnement en réduisant la consommation d'énergie, mais permet également de réaliser des économies pour les services publics d'électricité et les utilisateurs finaux.
Dans le cas dTransformateurs marins, qui fonctionnent dans des environnements marins difficiles, le contrôle du courant à vide est crucial pour garantir la fiabilité et l'efficacité du système électrique à bord des navires. Des courants élevés à vide peuvent entraîner une surchauffe du transformateur et d'autres composants électriques, ce qui peut présenter un risque pour la sécurité dans un environnement marin.
PourTransformateur de distribution, qui sont utilisés pour abaisser la tension à des fins résidentielles et commerciales, un faible courant à vide est essentiel pour améliorer le facteur de puissance global du réseau de distribution. Cela contribue à réduire la demande de puissance réactive et améliore la régulation de tension du côté du consommateur.
Comment nous contrôlons le courant à vide dans nos transformateurs
Nous utilisons plusieurs techniques pour contrôler le courant à vide dans nos transformateurs. L'une des méthodes clés consiste à utiliser des matériaux de base de haute qualité. Nous sélectionnons soigneusement les matériaux de base présentant une faible hystérésis et des pertes par courants de Foucault, tels que l'acier au silicium de haute qualité. Ces matériaux ont d'excellentes propriétés magnétiques et peuvent réduire considérablement le courant de perte du noyau.
Nous optimisons également la conception du noyau du transformateur. La forme et la taille du noyau, ainsi que le nombre de tours dans les enroulements, sont soigneusement calculés pour minimiser le courant magnétisant. En réduisant la réluctance magnétique du noyau, nous pouvons réduire la quantité de courant nécessaire pour établir le champ magnétique.
De plus, nous mettons en œuvre des mesures strictes de contrôle de qualité pendant le processus de fabrication. Cela comprend la garantie d'une isolation adéquate entre les enroulements, de tours d'enroulement précis et d'un assemblage de noyau serré. Tout défaut dans le processus de fabrication peut augmenter le courant à vide et affecter les performances du transformateur.
Conclusion
En conclusion, le courant à vide d'un transformateur de puissance est un paramètre critique qui affecte ses performances, son efficacité et sa rentabilité. En tant que fournisseur de transformateurs de puissance, nous nous engageons à fournir des transformateurs de haute qualité avec de faibles courants à vide. NotreTransformateur triphasé monté sur poteau,Transformateurs marins, etTransformateur de distributionsont conçus et fabriqués en utilisant les dernières technologies et des matériaux de haute qualité pour minimiser le courant à vide et garantir des performances optimales.
Si vous êtes sur le marché des transformateurs de puissance et souhaitez discuter de vos besoins spécifiques, nous vous invitons à nous contacter. Notre équipe d'experts est prête à vous aider à sélectionner le transformateur le plus adapté à votre application et à vous fournir des informations techniques détaillées et des prix compétitifs.
Références
- Fondamentaux des machines électriques, Stephen J. Chapman
- Analyse et conception du système électrique, J. Duncan Glover, Mulukutla S. Sarma, Thomas J. Overbye
