Dans le système électrique,transformateursLes transformateurs de courant constituent un élément essentiel de la transmission et de la distribution de l'énergie électrique de grande puissance. Dans leur conception et leur fabrication, la position du noyau de fer est particulièrement critique. Cet article explorera le rôle essentiel du noyau de fer dans les transformateurs et analysera ses raisons indispensables.
1. Fonction principale du noyau de fer

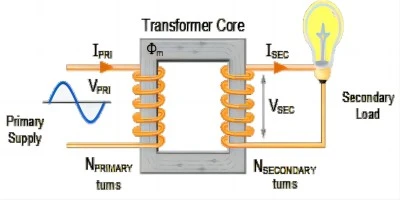

En tant que composant central du système de circuit magnétique du transformateur, le noyau de fer est principalement responsable de la concentration du flux magnétique et de la garantie d'une transmission de courant fluide. À l'intérieur du transformateur, lorsque le courant alternatif passe à travers, un champ magnétique alternatif est généré sous l'action de l'induction électromagnétique. En tant que composant clé de ce processus, le noyau de fer peut réduire considérablement la résistance magnétique dans la transmission de puissance, améliorant ainsi considérablement l'efficacité de la transmission de puissance. De plus, le noyau de fer peut également convertir la tension alternative sinusoïdale d'entrée de 50 Hz en une tension de sortie d'impulsion de forme d'onde carrée avec la même fréquence, réalisant ainsi davantage la conversion et la distribution de l'énergie électrique.
2. Raisons de l'utilisation du noyau de fer dans les transformateurs
Les principales raisons d’utiliser un noyau de fer dans les transformateurs sont les suivantes :
1. Lignes de flux magnétique concentrées :La colonne à noyau de fer permet au champ magnétique de traverser la bobine interne de manière plus concentrée, améliorant ainsi l'efficacité de la transmission. Le champ magnétique passe de faible à fort, puis faible, et finalement disparaît. L'existence du noyau de fer rend la pénétration du champ magnétique plus directe, concentrée et suffisante.
2. Amélioration du champ magnétique :La présence du noyau du transformateur peut améliorer l'intensité du champ magnétique. Sans noyau de transformateur, même si le courant traverse la bobine, le champ magnétique résultant sera faible. Cependant, en enroulant chaque tour de la bobine autour du noyau, le noyau est saturé, concentrant ainsi le canal magnétique, renforçant le champ magnétique et favorisant le transfert d'énergie.
3. Réduction des pertes et du bruit :Lorsque le transformateur fonctionne, il produit davantage de pertes de cuivre, de pertes de fer et de bruit. Cependant, la présence du noyau du transformateur peut minimiser ces pertes et ce bruit. Il y a une couche isolante entre chaque couche de plaques minces sur le noyau pour empêcher le courant de circuler dans le noyau, et en même temps empêcher le noyau de se déformer ou de faire du bruit.
4. Capacité mécanique améliorée :Dans le transformateur à noyau, l'enroulement cylindrique est protégé par le noyau, ce qui améliore la capacité mécanique.
5. Prévenir la perte de fer :La structure laminée du transformateur à noyau de fer améliore la précision de la largeur du noyau de fer et réduit les pertes de fer et les fuites magnétiques.
6. Convient pour les hautes fréquences :Le matériau isolant non conducteur entre les tôles d'acier multicouches réduit les effets de courants de Foucault et de magnétisation, rendant le transformateur à noyau adapté à la gamme haute fréquence.
Ces avantages font du noyau un élément indispensable du transformateur.
3. Matériau et insertion du noyau
Le noyau du transformateur est généralement constitué de tôles d'acier au silicium, qui présentent les caractéristiques d'une perméabilité magnétique élevée, d'une faible perte par hystérésis et d'une intensité d'induction magnétique à saturation élevée, ce qui en fait un matériau idéal. Les tôles d'acier au silicium sont généralement fabriquées par laminage à froid, ce qui peut encore améliorer la perméabilité magnétique du matériau et réduire la perte par hystérésis, améliorant ainsi les performances globales du transformateur. Les méthodes d'insertion telles que les types en couches, centralisés, en croix et en spirale doivent être sélectionnées en fonction des exigences de conception et des conditions de traitement. Par exemple, la méthode d'insertion en couches peut réduire efficacement la perte du noyau et améliorer l'efficacité du transformateur ; tandis que la méthode d'insertion centralisée est simple à utiliser, mais nécessite une grande précision de traitement pour le noyau.
4. Mise à la terre du noyau
Pendant le fonctionnement du transformateur, la mise à la terre du noyau est cruciale. Dans des circonstances normales, le noyau doit être mis à la terre de manière fiable en un point. S'il n'y a pas de mise à la terre, la tension flottante du noyau à la terre peut provoquer une décharge intermittente du noyau à la terre, affectant gravement le fonctionnement normal du transformateur. Cependant, lorsque le noyau est mis à la terre en plus de deux points, un courant en boucle se formera entre les points de mise à la terre et provoquera un défaut de chauffage de mise à la terre multipoint du noyau. Par conséquent, assurer une mise à la terre fiable en un seul point du noyau du transformateur est l'une des mesures clés pour assurer son fonctionnement normal.
V. Résumé
Le noyau joue un rôle essentiel dansle transformateur, et sa conception et sa sélection sont essentielles aux performances et à la fiabilité du transformateur. En tant que fabricant professionnel de transformateurs, nous sommes bien conscients de l'importance du noyau et nous nous engageons à fournir aux clients des produits et services de haute qualité. Pour plus d'informations, n'hésitez pas à nous contacter.
